řídící jednotka Marantec, bez obalu

Detailní popis produktu

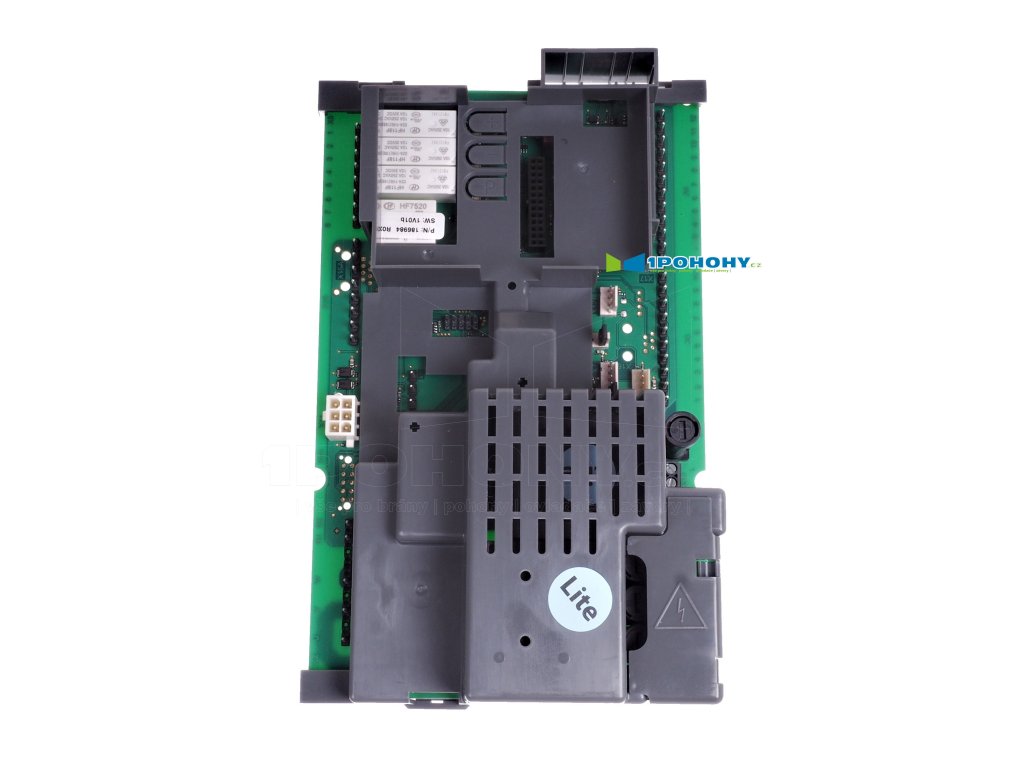

Marantec CS320Lite náhradní řídící jednotka pro pohony MFZ průmyslových vrat, samotná deska bez krabice

Automatické ovládání Comfort pro rolovací, sekční a posuvná vrata
Na rozdíl od velké verze má komfortní ovládání CS 320 Lite menší rozsah funkcí, což je dáno především výrazně menší kapacitou paměti. Vestavěný procesor je však k dispozici ve větším množství.

Omezení Lite / rozdíly oproti standardu

Provoz FU není u modelu CS 320 Lite možný. Tovární režimy, které tento režim zahrnují, nejsou k dispozici.
MSBUS je vynechán. To znamená, že moduly IO a ES již nelze připojit. Operace maveo stick ani operace DUO nejsou možné.
CS 320 Lite se dodává pouze v němčině a angličtině.
Součástí dodávky není žádný připojitelný rádiový přenosový systém. Externí systém však může být stále připojen.
Vlastnosti: CS 320 Standard - viz omezení Lite výše

Integrovaný bezpečnostní vstup podle zvýšených požadavků (PLc, kat. 2) normy DIN EN 12453.
Certifikováno podle normy DIN EN 12453:2017
Test brzd s monitorovacím modulem BWM1 (volitelně)
Servisní nástroj sestávající z klíčenky a aplikace pro konfiguraci (volitelně)
Ovládání pomocí AWG nebo mechanických koncových spínačů
Interní pojistková ochrana na síťovém vstupu (3-fázová)
Přepínatelný transformátor z 230 V/3~ na 400 V/3~
Připojení pro externí zátěž 230 V/1~ a 24 V-DC
Řídicí napětí jako zkratuvzdorné extra nízké napětí 24 V-DC
Osvětlená tlačítka (noční osvětlení)
Kompatibilní se stávajícím sortimentem příslušenství CS 310
Funkčnost: standard CS 320 - viz omezení Lite výše

Programovatelné reléové výstupy se 47 funkcemi
3 programovatelné vstupy se 40 funkcemi
Bezpečnostní vstup podle normy DIN EN 12453:2017
Monitorování motorové brzdy (volitelně)
Monitorování externího zátěžového stykače (volitelně)
Změna směru odvíjení pomocí platinového tlačítka, LCD monitoru nebo servisního nástroje
Programovatelná mezipoloha (pouze pro AWG)
Nastavitelné omezení síly ve vzpřímené poloze (pouze u AWG)
Kontrola a rozpoznání směru otáčení (pouze u AWG)
Integrované počítadlo běhu dveří
Programovatelný alarm údržby (chráněný kódem PIN)
Vyhodnocení koncové polohy: viz výše uvedená omezení systému Lite

Absolutní snímač (AWG): digitální systém
Absolutní snímač (AWG V2): digitální systém
Mechanické koncové spínače (MEC): bezpotenciálové kontakty
Připojitelná bezpečnostní zařízení: viz výše uvedená omezení Lite

Připojení prvků bezpečnostního obvodu
Připojení pro bezpečnostní zařízení uzavírací hrany (OSE, 8,2kΩ,
tlaková vlna nebo světelná závora) ve směru ZÁVĚRU
Připojení pro bezpečnostní zařízení zavírací hrany (OSE, 8,2 kΩ) ve směru OTEVŘENO
Rozhraní CS 320 viz omezení Lite výše

Rozhraní pro připojení frekvenčního měniče
Rozhraní pro připojení rozšiřujících modulů (MS BUS)
Sloty pro rádiový modul (CS Funk / Digital 991) a týdenní časový spínač
Slot pro volitelný modul monitorování brzd
Slot pro rádiový přenosový systém 2-kanálový
Připojitelné příslušenství: viz omezení Lite výše

Modul BWM1 Monitorování brzd
Rádiové systémy
Bezpečnostní zařízení uzavírací hrany,
světelná bariéra,
světelná mřížka,
spínač křídelních dveří
Technické údaje: viz omezení Lite výše

Rozměry (šxvxh) 215 x 275 x 190 mm
Jmenovité napětí 400/230 V/3PH
Napájecí prvky 24 V DC / 500 mA
Nosnost
2,2 kw při 400V/3~
1,5 kw při 230V/3~
1,1 kw s 230V/1~
Konvenční zapojení Třída ochrany IP 65
Hmotnost: standardní pouzdro 1,8 kg
Teplotní rozsah -20 °C až + 60 °C
Rozsah dodávky:

Řídicí jednotka Marantec CS 320 Lite 400 V / 3PH

187038 | Platine CS320Lite
